La configuration

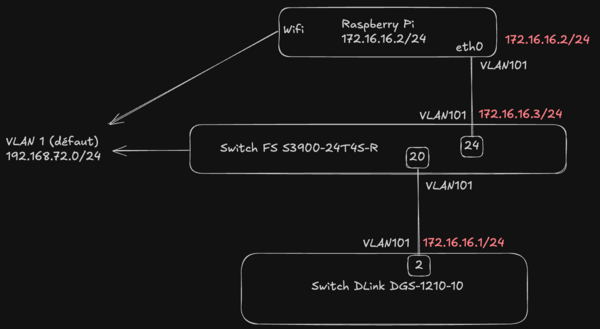

Topologie

L'idée est d'acheminer le VLAN 101 entre le raspi et le switch dlink.

Configuration du raspberry pi

root@vlan:/home/yves# ip link add link eth0 name eth0.101 type vlan id 101
root@vlan:/home/yves# ip addr add 172.16.16.2/24 dev eth0.101
root@vlan:/home/yves# ip link set up eth0.101

De cette façon, le raspberry pi a l'interface eth0.101 sur le vlan 101 (ça fonctionne aussi sans vlan si on détaggue bien les trames sur le FS)

Configuration du DLINK

• VLAN 101 sur les ports 1 et 2
• 172.16.16.1 sur le VLAN101

Configuration du FS

• Dans VLAN Configuration:
  • Création du VLAN 101
  • Port g0/20, default VLAN=101 / mode Trunk / Untag or not= Yes / Allow or not = Yes
  • Port g0/24, default VLAN=101 / mode Trunk / Untag or not= No / Allow or not = Yes
    • Pour le port 24, si le raspberry pi n'est pas dans le vlan on met Untag or not= Yes
• Dans VLAN Interfaces and IP Addresses
  • VLAN 101
  • IP 172.16.16.3
  • Netmask 255.255.255.0
